IQS127概要 IQS127 ProxSense™ IC是一颗充分结合的电容感应器。
以两种型号发行：
IQS127D: 两个输出端(分别给触摸感应输出和邻近感应输出)；
IQS127S: 提供一个驱动式（主动式）屏蔽。
内置参考电容——Internal Capacitor Implementation (ICI)；
低功率, 适合使用在电池的运用上；
电压使用范围 2V—5.5V；
先进的内置数位信号处理程序；
数据输出的功能； 需要最小量的外置元器。
可供用户选择的项目有：
1. 四种不同耗电量的工作模式(15uA min)
2. IO sink / source, 选择以高电位(VDDHI) 或低电位（0V）输出。
3. 自动解除卡死键（可选择启动此功能，和其超时时限）
4. 输出端模式 (对应 /锁存/切换)
5. 邻近感应和触摸感应键灵敏度的设定 。
按键:
1. 触摸: 采用5mm x 5mm或更大（覆盖层厚度而定）
2. 邻近感应: 各种电气选项(金属线/ PCB走线/ITO导电膜玻璃 / 导电铝箔)
绝缘介质:
1. 材料：各种非金属材料 (玻璃, 塑胶, 油漆表面)
2. 厚度：塑胶可达6毫米, 玻璃可达10毫米。
应用
液晶和等离子电视-电源开关
GSM 行动电话– 耳子邻近感应/ 触摸按键
冰箱, 洗衣机, 办公室设备, 玩具, 卫生洁具和电器
无火花，适合在危险环境中作人机接口设备 AirButton®(邻近感应)的侦测，可用于背光启动。
待机唤醒的应用 替代机电式开关
Find-In-The-Dark (FITD): 暗中找寻的应用
汽车应用 (例如 : 触摸/ 邻近感应按键用在车内部的灯)
通过独特的专利工艺技术，本公司提供一种取代传统式电机械开关的低成本方案. 更进一步的益处来自减少电机械开关老化或恶化所可能引发的额外开支。IQS127有能力穿透任何的非导电性介质来实现触摸的感应, 从而允许电子器件包装在一个密封的环境里. 同一颗IC, 把敏感性设在邻近感应的工作范围，就能用之于卫浴制品器具和其他的应用，以邻近感应来打开水龙头或喷洒肥皂泡. Azoteq 拥有用邻近感应和/或触摸感应来启动背光照明的专利和相关的专利 – 这使IQS127 成为一 颗最理想的感应器来感应手掌的趋近， 从而点亮开关上或其他形式的用户界面上的照明灯. 这个产品还有一个内置稳压器，不只减少外挂元器的数量, 加强邻 近感应/触摸感应的敏感度和稳定性，也降低外挂元器的成本和缩 小电路板面积的要求（和成本）。
先进的技术
IQS127所使用的是市场上领先技术(专利工艺), 因此提供超越其他同类型产品的感应距离. Antenna Tuning Implementation (ATI) 是一种专利技术, 能补偿在天线（感应极）那削弱灵敏度的根源。通过软件智能去调节硬件的补偿电路，这IC控制器会不断的，自动的补偿/抵销地线， 连接线，大面积的导电体所产生的残留电容，从而显著的提高感应的距离。
IQS127 还有的特色是有一个内置在芯片里的参考电容器。这参考电容器在以前的ProxSense IC 还是外置的。 内置电容器系统被称为Internal Capacitor Implementation (ICI)。 IQS127 使用了一个长期干扰滤波器 （Long Term Noise filter）来减少 50Hz / 60Hz 的影响。这改善稳定性, 在使用较大面积的天线（感应极）是尤其重要。关上这个功能则会增加系统的敏感度。
————————————————————

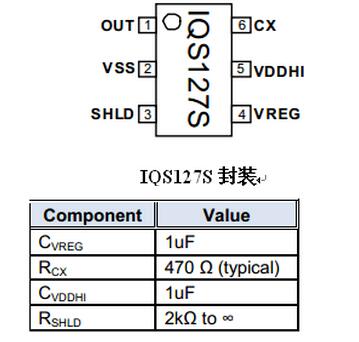

IQS127S
SHLD pin 适用于
1. 把触摸板安装在相隔电子设备较远的位置， 并用同轴电缆来传送感应信号。
2. 在触摸板和其他的金属片之间设立屏蔽。 屏蔽能阻挡来自金属片的干扰进 入感应极。
OUT pin 能够设定为触摸感应输出，或邻近感应输出。 此设定是和敏感度设定一起进行的
OUT pin能够设定为以下的功用
1. Active, 主动
2. Latch, 锁存
3. Toggle, 切换
————————————————————————————————

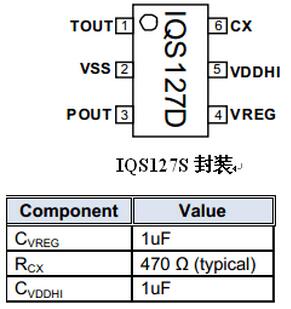

IQS127D
1. IQS127D依据感应讯号的强度，区分出触摸感应或邻近感应， 并由两个IO 口输出。
2. POUT pin: 能够设定为以下的功用
Active ,主动
Latch, 锁存
3. TOUT pin: 能够设定为以下的功用
Active , 主动
Toggle, 切换
