AD9854中文资料

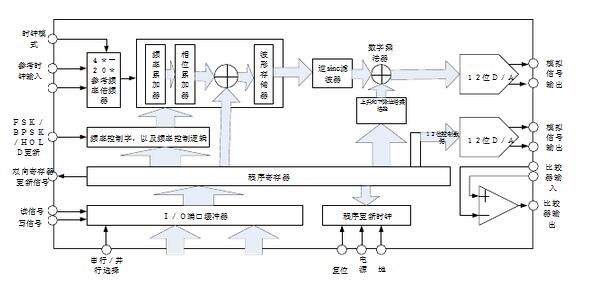

AD9854功能结构框图

如图所示，AD9854内部包括一个具有48位相位累加器、一个可编程时钟倍频器、一个反sinc滤波器、两个12位300MHz DAC，一个高速模拟比较器以及接口逻辑电路。其主要性能特点如下：

1. 高达300MHz的系统时钟；

2. 能输出一般调制信号，FSK，BPSK，PSK，CHIRP，AM等；

3. 100MHz时具有80dB的信噪比；

4. 内部有4*到20*的可编程时钟倍频器；

5. 两个48位频率控制字寄存器，能够实现很高的频率分辨率。

6. 两个14位相位偏置寄存器，提供初始相位设置。

7. 带有100MHz的8位并行数据传输口或10MHz的串行数据传输口。

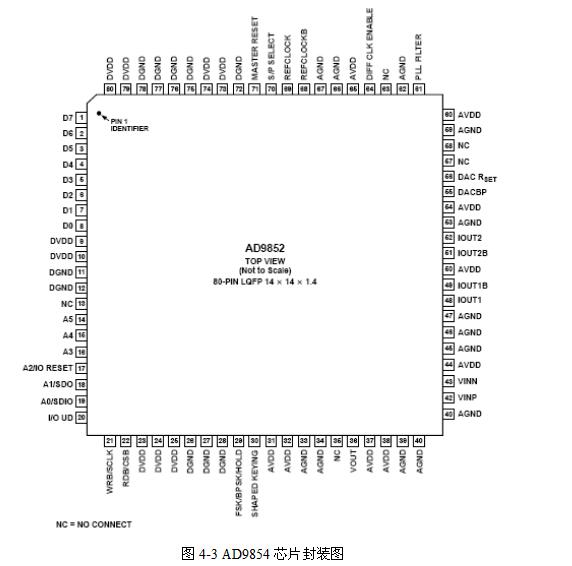

AD9854的芯片封装图如下：

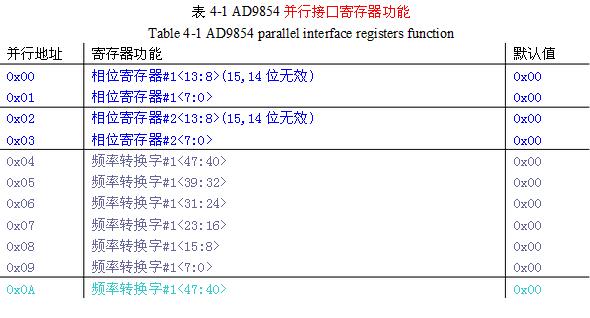

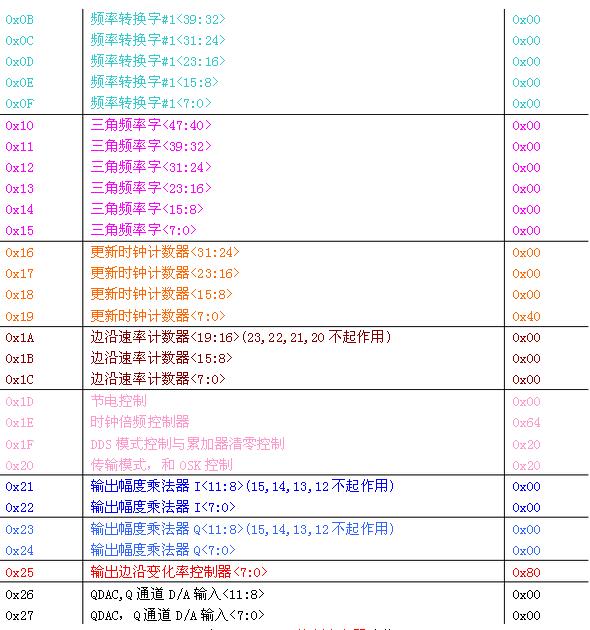

AD9854有40个程序寄存器，对AD9854的控制就是对这些程序寄存器写数据实现的。

通过并行总线将数据写入程序寄存器时，实际上只是暂存在I/O缓冲区中，只有提供更新信号，这些数据才会更新到程序寄存器。AD9854提供两种更新方式，内部更新和外部更新。内部更新通过更新时钟计数器完成，当计数器计自减为零后会产生一个内部更新信号；

外部更新需要在外部更新管脚上给与一个高电平脉冲。默认的更新模式为内部更新，可以通过设置控制寄存器0x1F的0位进行修改。
