ICL7660中文资料

小功率极性反转电源转换器ICL7660

ICL7660是Maxim公司生产的小功率极性反转电源转换器。该集成电路与TC7662ACPA MAX1044  的内部电路   及引脚功能完全一致，可以直接替换。

（1）特性

ICL7660的静态电流典型值为170μA，输入电压范围为1.5-10V，(Intersil公司ICL7660A输入电压范围为1.5-12）工作频率为10 kHz只需外接10 kHz的小体积电容，只需外接10μF的小体积电容效率高达98％合输出功率可达700mW（以DIP封装为例），符合输出100mA的要求。

(2)内部电路与引脚功能

ICL7660提供DIP、SO，μMAX TO-99等封装形式。

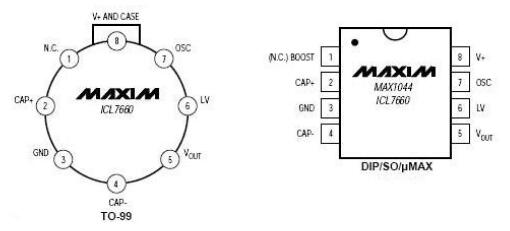

图1 ICL7660引脚图

(3)应用电路

ICL7660主要应用在需要从十5V逻辑电源产生一5V电源的设备中，如数据采集、手持式仪表（PDA、掌上电脑）、运算放大器电源、便携式电话等。 ICL7660有两种工作模式：转换器、分压器。‘作为转换器时，该器件可将1.5-10V范围内的输人电压转换为相应的负电压；在分压模式下工作时，它将输入电压一分为二。ICL7660作为分压器时的应用电路如图7所示。

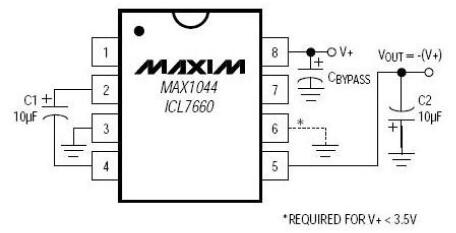

图2 基本负电压转换器

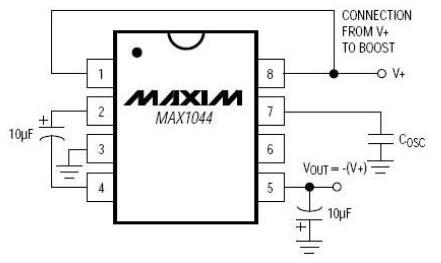

图3 负电压升压转换器和低压连接

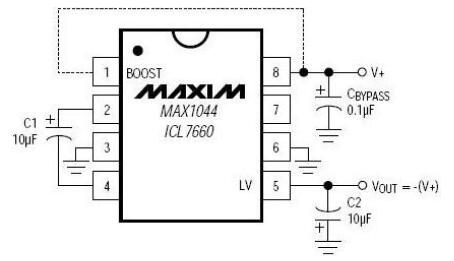

图4 负电压转换器，增强型

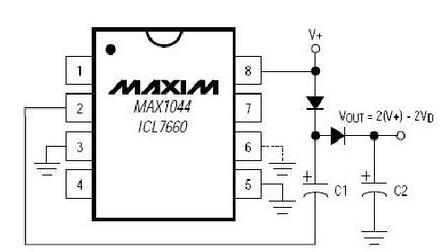

图5 电压倍增器

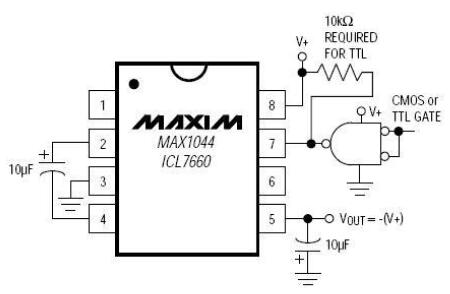

图6  ICL7660外部时钟电路

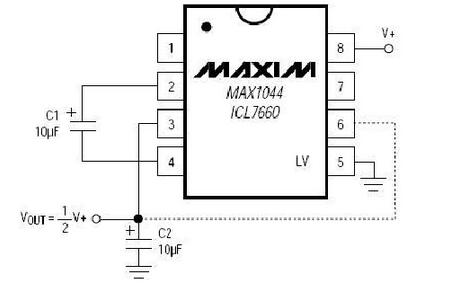

图7 ICL7660 分压器

ICL7660的典型应用

利用ICL7660将+5V电源变换成-5V电源的电路如下图所示。C1、C2 采用漏电小、介质损耗低的10uF旦电容，以提高电源转换效率。当UDD﹤+6.5V时，5脚可直接作为输出（将5脚沿虚线接输出端Uo）;当UDD﹥6.5V时，为避免损坏芯片，输出电路需串入二极管D。该电路的输出电流不宜超过10mA

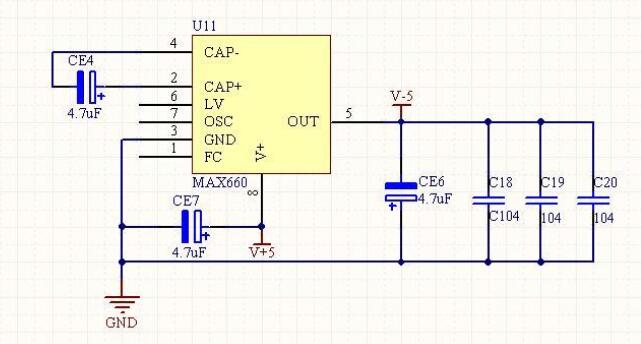

利用ICL7660获限-5V电源的电路
