四2输入与非门CMOS芯片

逻辑表达式:Y = A.B

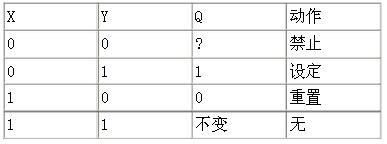

真值表

A=Y.B


(1)当X=0、Y=0时,将使两个NAND门之输出均为1,违反触发器之功用,故禁止使用。如真值表第一列。

(2)当X=0、Y=1时,由于X=1导致NAND-A的输出为”1”,使得NAND-B的两个输入均为”1”,因此NAND-B的输出为”0”,如真值表第二列。

(3)当X=1、Y=0时,由于Y=0导致NAND-B的输出为”1”,使得NAND-1的两个输入均为””1,因此NAND-A的输出为”0”,如真值表第三列。

(4)当X=1、Y=1时,因为一个””1不影响NAND门的输出,所以两个NAND门的输出均不改变状态,如真值表第四列。

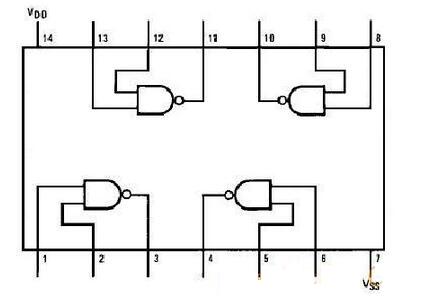

CD4011引脚图及引脚功能:


图1 CD4011引脚图

管脚功能:

1A 数据输入端
2A 数据输入端
3A 数据输入端
4A 数据输入端
1B 数据输入端
2B 数据输入端
3B 数据输入端
4B 数据输入端
VDD 电源正
VSS 地
1Y 数据输出端
2Y 数据输出端
3Y 数据输出端
4Y 数据输出端

CD4011内部结构框图:


图2 CD4011内部逻辑结构图

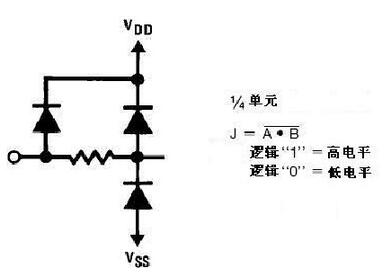

图3 CD4011内部保护网络


图4 CD4011逻辑图

CD4011电气特性:

VDD电压范围:-0.5V to 18V

功耗:双列普通封装 700mW

小型封装 500mW

工作温度范围:
CD4011BM -55℃ - +125℃
CD4011BC -40℃ - +85℃

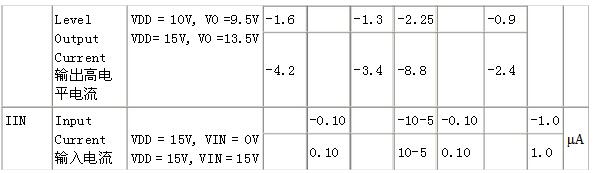

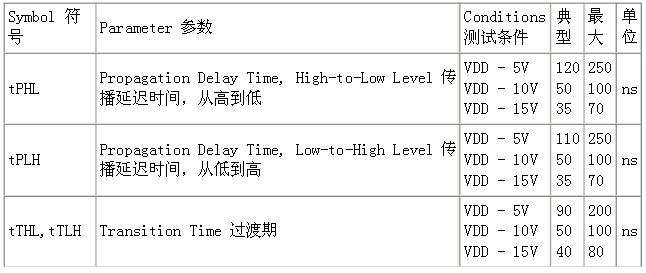

CD4011参数表
