BTS7960中文资料

BTS7960是NovalithIC家族三个独立的芯片的一部分:一是p型通道的高电位场效应晶体管，二是一个n型通道的低电位场效应晶体管，结合一个驱动晶片,形成一个完全整合的高电流半桥。所有三个芯片是安装在一个共同的引线框,利用芯片对芯片和芯片芯片技术。电源开关应用垂直场效应管技术来确保最佳的阻态。由于p型通道的高电位开关，需要一个电荷泵消除电磁干扰。通过驱动集成技术，逻辑电平输入、电流取样诊断、转换速率调整器，失效发生时间、防止欠电压、过电流、短路结构轻易地连接到一个微处理器上。BTS7960可结合其他的BTS7960形成全桥和三相驱动结构。

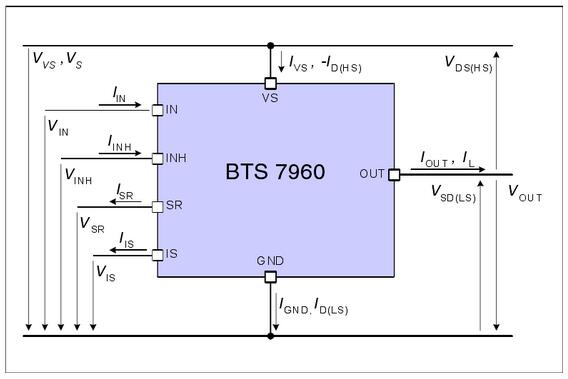

下图显示使用的数据表

引脚结构

1.引脚分配

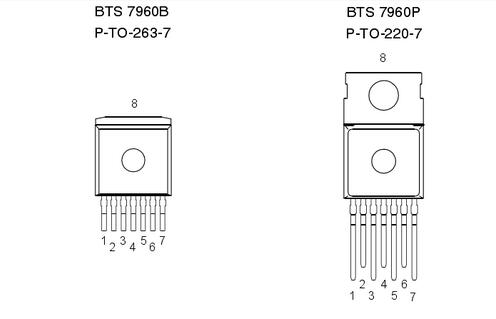

上视图是BTS 7960B and BTS 7960P的引脚结构

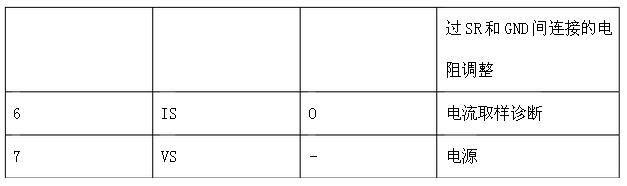

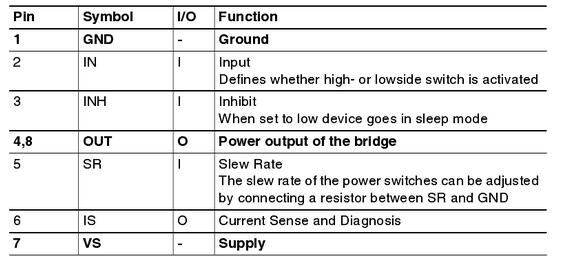

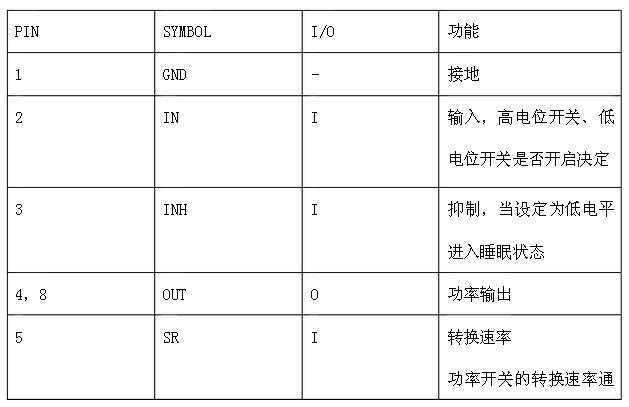

引脚的定义和功能

应用事例

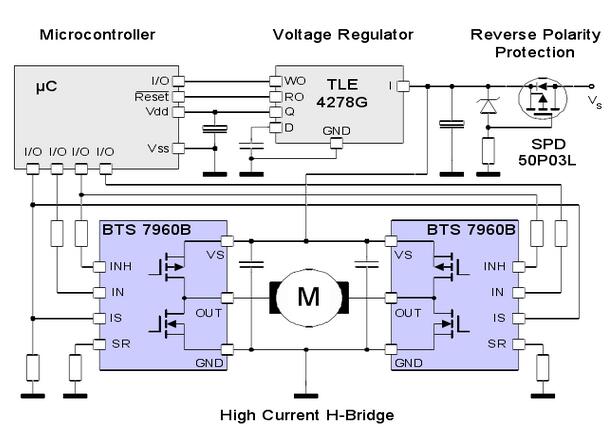

下图是智能功率芯片BTS7960是应用于电机驱动的大电流半桥高集成芯片

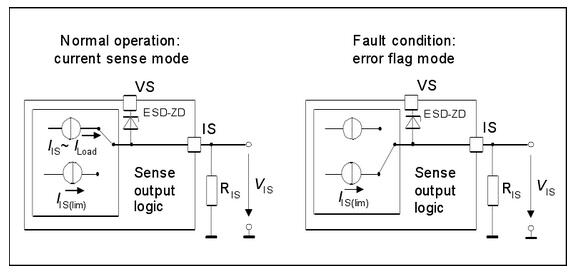

上图是正常模式和故障模式下电流检测

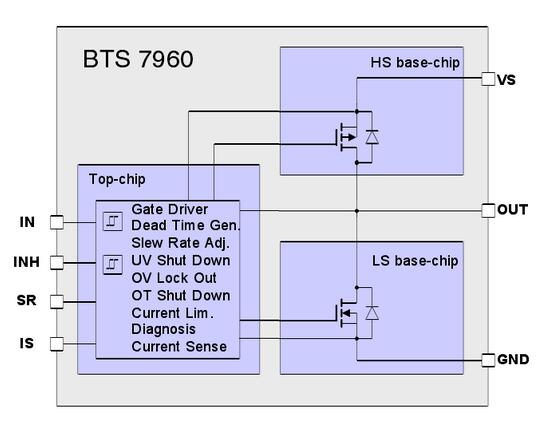

智能功率芯片BTS7960是应用于电机驱动的大电流半桥高集成芯片，它带有一个P沟道的高边MOSFET、一个N沟道的低边 MOSFET和一个驱动 Ic，如图 1所示。

集成的驱动Ic具有逻辑电平输入、电流诊断、斜率调节、死区时间产生和过温、过压、欠压、过流及短路保护的功能。BTS7960通态电阻典型值为 16mQ，驱动电流可达 43A。智能功率芯片BTS7960是应用于电机驱动的大电流半桥高集成芯片，它带有一个P沟道的高边MOSFET、一个N沟道的低边 MOSFET和一个驱动 Ic，如图 1所示。集成的驱动Ic具有逻辑电平输入、电流诊断、斜率调节、死区时间产生和过温、过压、欠压、过流及短路保护的功能。

BTS7960通态电阻典型值为 16mQ，驱动电流可达 43A。BTS7960的引脚Is具有电流检测功能，正常模式下，从Is引脚流出的电流与流经高边 MOS管的电流成正比，若RIS=lkQ，则 VIS=Iload／8．5；在故障条件下，从 Is引脚流出的电流等于IIS(1im)(约4．5mA)，最后的效果是 Is为高电平。如图3所示 ，图3(a)为正常模式下Is引脚电流输出，图3(b)为故障条件下IS引脚上的电流输出。
