MSM7512B中文资料

标签:MSM7512B

《MSM7512B中文资料》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

一般说明

MSM7512B是一款采用ITU-TV.23标准的调制解调器,例如,低成本内置式调制解调器,Telecontrol系统、家庭安全系统等。家庭版msm7510采用ITU-TV.21T,可在此装置。OKI公司以前长期生产MSM6927和MSM6926,但这些装置需要需要两个5V至12V的电源装置。新一代装置MSM7510/7512B,均采用单电源供电(3~5V),低消耗和低功率。

特点 :

符合ITU-T V.23 标准,1200bps半双工数据传输方式 

符合ITU-T V.23 标准,75bps数据发送通信方式 

单电源:3~5V 

低功耗
工作模式:25mv(典型值)
掉电模式:0.1mv( 最大值) 

具有片内回音消除电路,大大简化了外围电路 

并具有载波检测和自环测试功能 

采用3.579545 MHz振荡器 

数据与TTL 电平兼容 

选择方案:
16-pin plastic DIP (DIP16-P-300–2.54) (产品名称: MSM7512BRS)
24-pin plastic SOP (SOP24-P-430-1.27–K) (产品名称: MSM7512BGS-K)

方框图

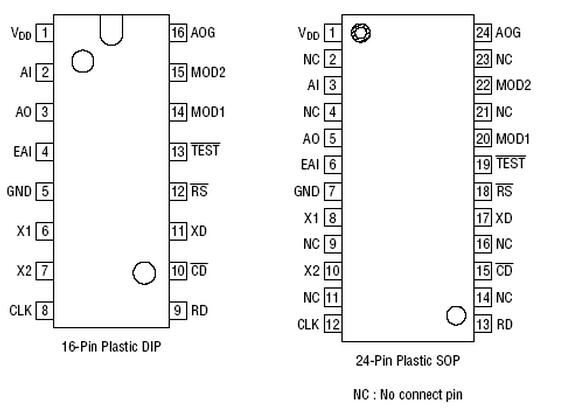

配置图

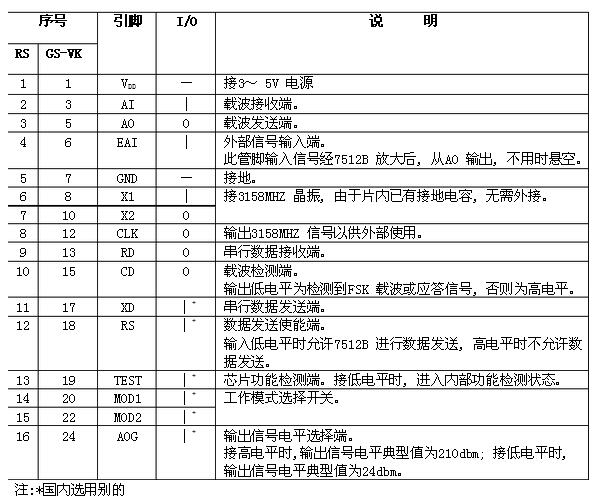

引脚说明
