SR9700中文Datasheet数据表

概述9700是一个高集成度、低功耗、单芯片USB接口以太网控制电路。9700内部集成USB收发器、以太网PHY模块、以太网MAC模块、内存控制模块。

9700完全兼容IEEE802.3u协议，并支持IEEE 802.3x流量控制协议。

9700支持USB接口以太网适配器和CD-ROM复合设备，通过外接SPI Flash可实现USB接口以太网适配器自带驱动程序功能。外接SPI Flash内也可存放除驱动程序之外的其他应用功能软件程序。

应用范围：

USB接口以太网适配器

USB接口以太网适配器和CD-ROM复合设备

主要特点：

支持USB1.1、USB2.0 全速模式

支持USB挂起模式支持USB标准命令

支持用户自定义命令

支持USB接口以太网适配器和CD-ROM复合设备功能

支持外接最大16M Byte的SPI Flash 

支持自动从EEPROM中加载ID用其它信息

支持93C46/56/66、24C系列的EEPROM 

兼容IEEE802.3系列协议

兼容IEEE802.3x流量控制协议

支持低功耗电源管理

3.3V单电源供电，内部集成1.8V LDO 

采用小型LQFP32L-07x07、SSOP24L封装

内部框图

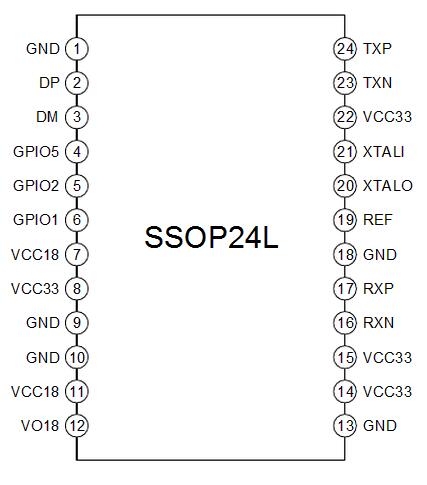

管脚排列图

管脚定义

封装外形图
