T6963C  TOSHIBA  点阵LCD集成控制芯片

T6963C是一个用在LCD控制驱动集成电路(LSI)和数据显示存储器上的LCD控制器。它有一个8位的并行数据总线和控制线与MPU接口进行读写操作,它可以直接与TMPZ-80相连接。T6963C有一个128-word的字符生成ROM,可用来控制最大为64KB的外部显存RAM。文本、图形和外部字符生成RAM的分配很简单,显示窗口能自由地在已分配存储器范围内移动。  通过编程输入引脚电平的不同组合,器件支持很宽范围的LCD显示尺寸。它支持文本、图形以及文本与图像混合显示模式。另外,还包括多种特性功能。

1.特性  

显示模式(可通过选择引脚电平来设置)
列:32、40、64、80
行:2、4、6、8、10、12、14、16、20、24、28、32
行列数的组合不能使频率超过5.5MHz(看图2)  

字符字体(可通过选择引脚电平来设置)
水平点数:5、6、7、8
垂直点数:8(固定)
和在文本模式中一样,在图形模式中也可以设置字符字体大小。在选择字体大小时,
晶振频率不会改变。 

显示占空比:1/16~1/128。(duty = 1/8N,N表示行数) 

内置一个128-word的字符生成ROM(T6963C-0101)  

外部显存:最大支持64KB
显存内文本区域大小、图形区域大小、外部字符生成区域大小可由软件编程设置。 

CPU的读写操作不影响LCD显示。  

内置晶体振荡电路,振荡频率可以根据显示大小进行调整。如果使用外部时钟,XI 引脚作为时钟输入引脚(XO 断开)。

外接电容大小:
晶体振荡器:20~30pF
陶瓷振荡器:30~100pF

内置反馈电阻:            900KΩ 

Toshiba LCD驱动集成电路(不带内置RAM)也可与T6963C连接。 

外部显存必须为静态RAM,因为T6963C不支持动态RAM的刷新功能。 

特性功能只支持文本模式,不能在图形或字符组合模式中使用。

2.结构框图

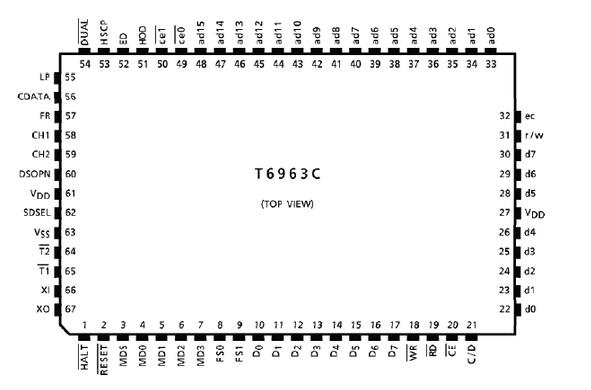

3.引脚分配

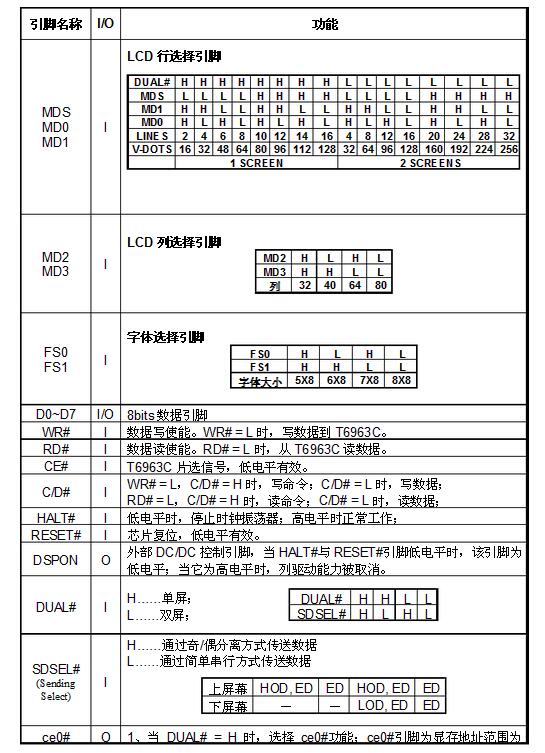

4.引脚功能
