TPS61062中文资料Datasheet

标签:TPS61062

《TPS61062中文资料Datasheet》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

描述

该TPS61060/61/62是一个高频率,恒定电流输出的同步升压转换器,能够驱动多达5个白光LED。当输出短路到地时,为了获得最大的安全,该设备具有集成过压和先进的短路保护作用。该器件1 MHz固定开关频率即允许有小型外部元件,也尽量简化了电磁干扰的问题。该器件带有三个不同过压保护阈值(14 V/18 V/23V)允许廉价的小型输出电容器有较低的额定电压。LED电流是由外部检测电阻R和控制在以500 mV或250mV的反馈电压决定的,这取决于到ILED引脚配置。数字亮度控制的执行需申请一个简单的数字信号,到ILED引脚。另外,一个PWM信号调至1 kHz可用于使能引脚控制LED亮度。当关断时,输出与输入分离,以避免漏电流通过发光二极管。

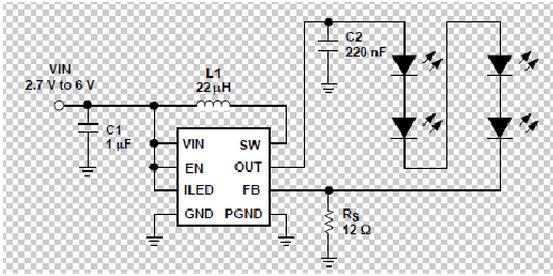

典型应用


这些器件具有有限的内置ESD保护。引线应短接或设备放置在导电泡棉在储存或处理,以防止静电损坏栅极。

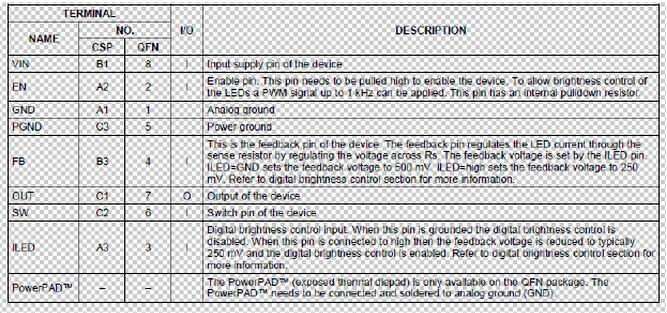

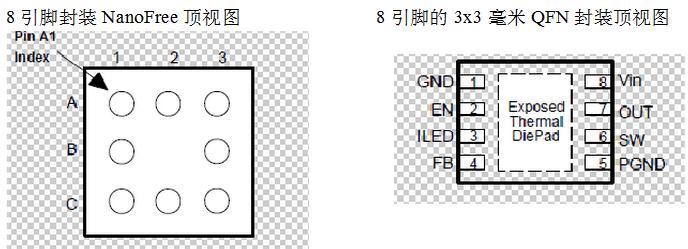

VIN输入,2.7~6v

EN 使能端,高电平(最小1.2v)有效,低电平(最大0.4v)无效;PWM波控制输入端,PWM波频率需达到1khz

GND 模拟接地

PGND 电源接地

FB 反馈输入,使LED工作电流平稳,反馈电压由ILED 确定,当ILED=GND时,反馈电压为500mv,当ILED 接高电平时,反馈电压为250mv。

OUT输出引脚

SW 开关

ILED亮度数字控制输入端,接地时控制失效,置高时有效

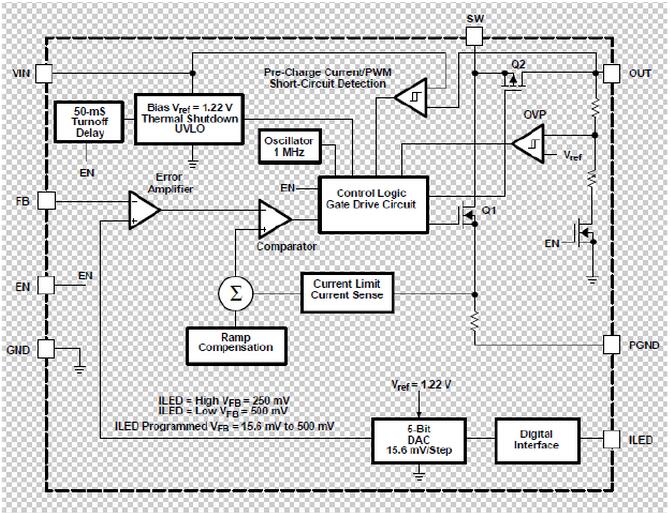

原理框图
