HT46R006单片机中文资料

小封装八位OTP单片机：HT46R006

概述

JYM0302AS是一款A/D型具有8位高性能精简指令集的OTP单片机。这款单片机集成A/D功能，外加功耗低、性能良好、I/O使用灵活、定时器功能、振荡类型可选、休眠和唤醒功能、看门狗以及成本低等优点，使这款单片机可以广泛应用于如消费类产品、工业控制、家用电器子系统控制等方面。

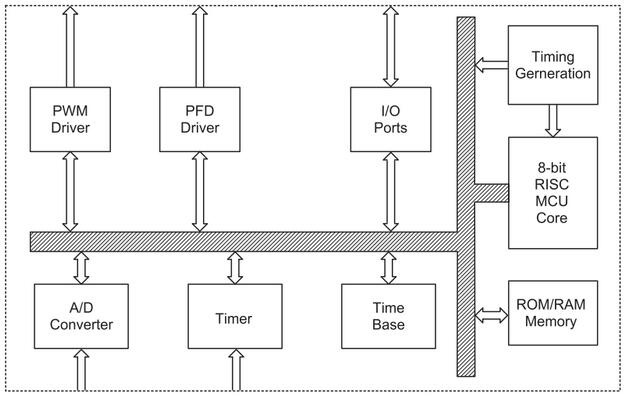

方框图

主要功能模块的方框图

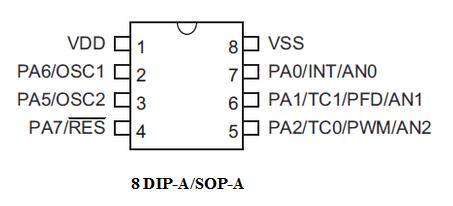

引脚图

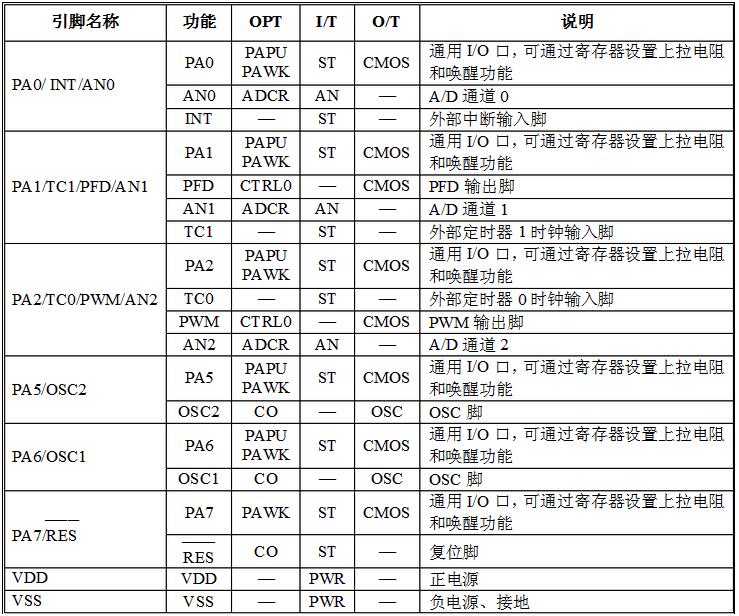

引脚说明

注意：I/T：输入类型； O/T：输出类型
OPT：通过配置选项（CO）或者寄存器选项来配置
PWR：电源；  CO：配置选项
ST：施密特触发输入；  CMOS：CMOS输出
AN：模拟输入
