CD4013中文资料

CD4013由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出。此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计数器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。

引脚图：

1D、2D：数据输入端-5、9

1CP、2CP：时钟输入端-3、11

1Q、2Q：原码输出端-1、13 1 /Q、

2 /Q：反码输出端-2、12

1SD、2SD：直接置位端-6、8

1RD、2RD：直接复位端-4、10

VDD：电源正

VSS：地

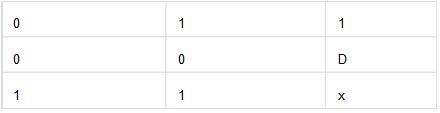

CD4013真值表：

CD4013有两个D触发器，一个D触发器有6个端子：2个输出，4个控制。4个控制分别是R、S、CP、D。1)R和S不能同时为高电平。2)当R为1、S为0时，输出Q一定为0，因此R可称为复位端。3)当S为1、R为0时，输出Q一定为1。4)当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。

工作原理

设电路初始状态均在复位状态，Q1、Q2端均为低电平。当fi信号输入时，由于输入端异或门的作用(附表是异或门逻辑功能表)，其输出还受到触发器IC2的Q2端的反馈控制(非门F2是增加的一级延迟门，A点波形与Q2相同)。在第1个fi时钟脉冲的上升沿作用下，触发器IC1、IC2均翻转。由于Q2端的反馈作用使得异或门输出一个很窄的正脉冲，宽度由两级D触发器和反相门的延时决定。当第1个fi脉冲下跳时，异或门输出又立即上跳，使IC1触发器再次翻转，而IC2触发器状态不变。这样在第1个输入时钟的半个周期内促使IC1触发器的时钟脉冲端CL1有一个完整周期的输入，但在以后的一个输入时钟的作用下，由于IC2触发器的Q2端为高电平，IC1触发器的时钟输入跟随fi信号(反相或同相)。本来IC1触发器输入两个完整的输入脉冲便可输出一个完整周期的脉冲，现在由于异或门及IC2触发器Q2端的反馈控制作用，在第1个fi脉冲的作用下得到一个周期的脉冲输出，所以实现了每输入一个半时钟脉冲，在IC1触发器的Q1端取得一个完整周期的输出
