LM741高增益运算放大器中文资料

LM741中文资料。CA1458，CA1558(双运放);CA741C，CA741，LM741(单运放)是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

CA1458，CA1558(双运放);CA741C，CA741，LM741(单运放)是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。10kΩ电位器是用于抵消调零类型CA741C，CA741(见图4 ) 类型CA1458，CA1558没有具体的终端抵消调零。每一类运放包括一个差分输入放大器有效驱动增益和发射极跟随互补输出。

技术数据类型与相应的台湾CA品牌同类型。

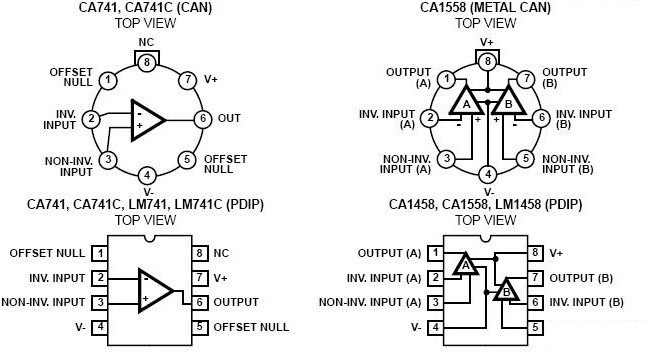

图1 CA741C，CA741，LM741封装管脚图 图2 CA1458，CA1558 ，LM1458封装引脚功能图

上图为金属罐形封装 下图为DIP塑封

CA741,CA741C,LM741,LM741C芯片引脚和工作说明：

1和5为偏置(调零端)，2为正向输入端，3为反向输入端，4接地，6为输出，7接电源，8空脚

CA1458, CA1558, LM1458：芯片引脚和工作说明

1输出端A 2反向输入端A 3正向输入端A 4接地 5正向输入端B 6反向输入端B 7输出端B 8电源+

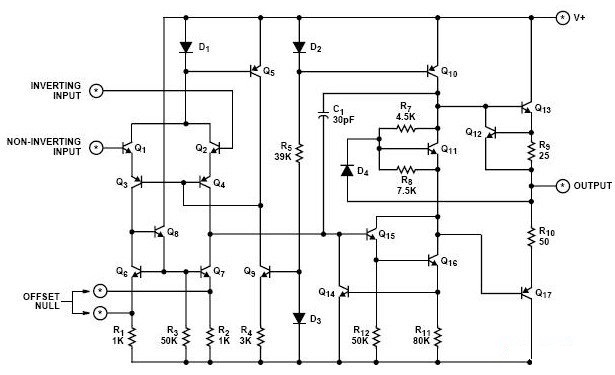

图3 内部电路图

Absolute Maximum Ratings绝对最大额定值

参数项目数值单位电源电压CA741C, CA1458, LM741C, LM145836VCA741, CA1558, LM741 44VDifferential Input Voltage差分输入电压 30VInput Voltage输入电压种类+/---Maximum Junction Temperature (Plastic Package)最大结温(塑料包装)-150℃Maximum Junction Temperature (Can Package)最大结温(金属罐封装)-175℃Temperature Range工作温度范围CA741, CA1558, LM741-55 - 125℃CA741C, CA1458, LM741C, LM1458 0-70℃。
