FAN2508S替换方案

标签:FAN2508S

《FAN2508S替换方案》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

Fairchild Semiconductor的FAN2508S系列电压调整器可用XC6204系列替代

XC6204概述:

XC6204系列是高精度,低噪音,采用CMOS工艺的正电压LDO调整器芯片。此系列调整器具有高纹波抑制和低输入输出压差的特性。XC6204系列芯片内部包括一个参考电压源, 一个误差运算放大器,一个电流限制器,一个相位补偿电路和一个驱动三极管。

C6204系列使用低ESR的陶瓷电容作负载电容,便可使输出稳定,并且具有良好的瞬态响应,即使负载变化也能保证电路稳定的工作。电流限制器的foldback电路为输出电流限制器和输出引脚提供短路保护。具有的CE功能,可以关闭芯片的输出,因而极大地降低功耗。

XC6204参数配置:

最大输出电流 150mA(E~H系列300mA)

输入输出电压差 IOUT=100mA时,200mV

最高工作电压 2~10V

输出电压设定范围 (XC6204) 1.8~6.0V(0.05V间隔)

高精度 设定电压精度±2%

低消耗电流 70μA(TYP.)

待机电流 0.1μA以下(TYP.)

高纹波抑制 70dB(10kHz时)

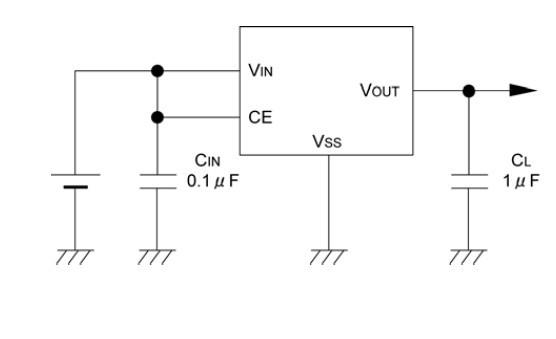

XC6204电路图:

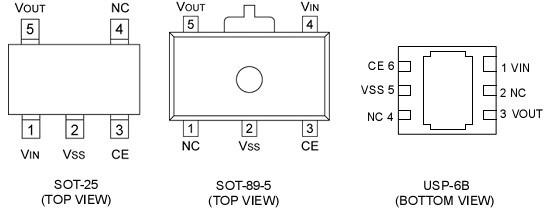

XC6204引脚:
