NE555开机延时输出高电平电路图

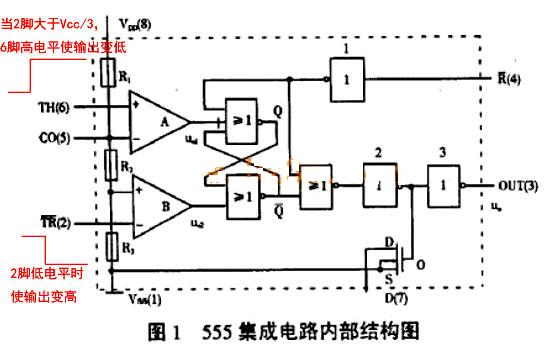

 555为8脚集成电路，见下图。8脚是电压输入端，电压为5～18V，以UCC表示;从分压器上看出，上比较器A的5脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上;下比较器B接在R2与R3之间，B的同相输入端电位被固定在UCC/3上。

NE555的1脚为地。2脚为触发输入端;3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器A的6脚和下比较器B的2脚控制。当触发器接受上比较器A从6脚输入的高电平时，触发器被置于复位状态，3脚输出低电平;2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。6脚只对高电平起作用，低电平对它不起作用，即输入电压大于2Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。5脚是控制端。7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高(或低)、7脚称为虚高。

用NE555构成的开机延时输出高电平电路如下。当开机接通电源后，由于电容C来不及充电，555时基电路的②、⑥脚处于高电平，③脚输出低电平。随着电容C充电，②、⑥脚电位下降。直到②脚低于Vcc的1/3时，电路状态发生翻转，③脚由低变高，并一直保持下去。开机延时时间tW=1.1RC。例：C=100uF、R=100k，则延时约11s。图中的二极管VD是为电源断电后电容C放电设置的。

当Vcc取12V，③脚接12VDC微型双列直插继电器，延时期间电流为6mA，延时结束继电器吸合时的电流为20mA。

开机延时电路常用于外置汽车导航、行车记录仪等设备的电源接入，以避免这些设备在汽车启动时由短时失电导致的设备重启。通常用本电路延时10s，就足以使外置设备躲过汽车点火启动过程，等到汽车启动结束，电源电压恢复正常后，再给设备供电。
