TL431中文资料简介

标签:TL431

《TL431中文资料简介》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:


•可编程输出电压为36V

•电压参考误差:±0.4% ,典型值@25℃(TL431B)

•低动态输出阻抗,典型0.22Ω

•负载电流能力1.0mA to 100mA

•等效全范围温度系数50 ppm/℃典型

• 温度补偿操作全额定工作温度范围

•低输出噪声电压

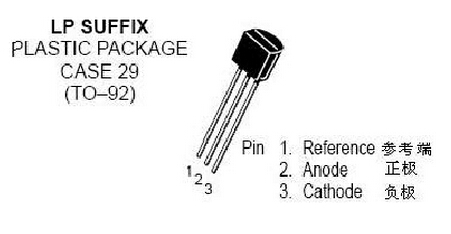

图1 TO92封装引脚图

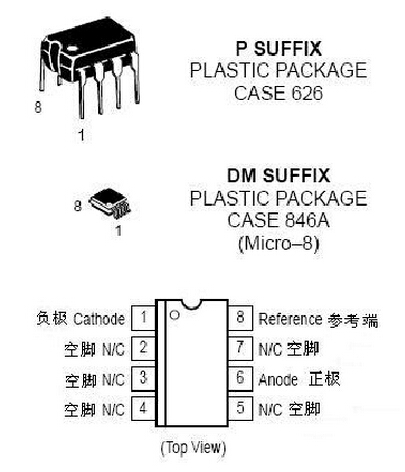

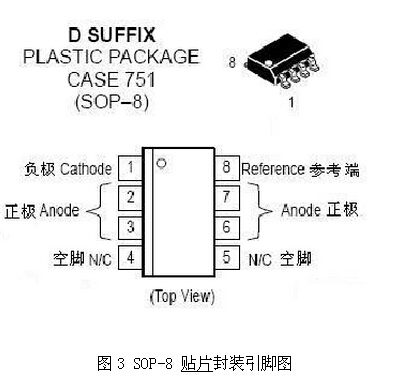

图2 8脚封装引脚功能

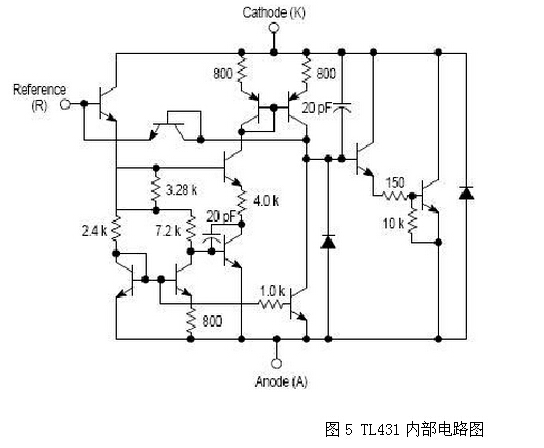

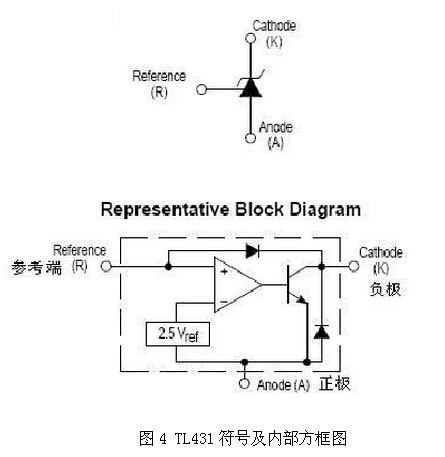

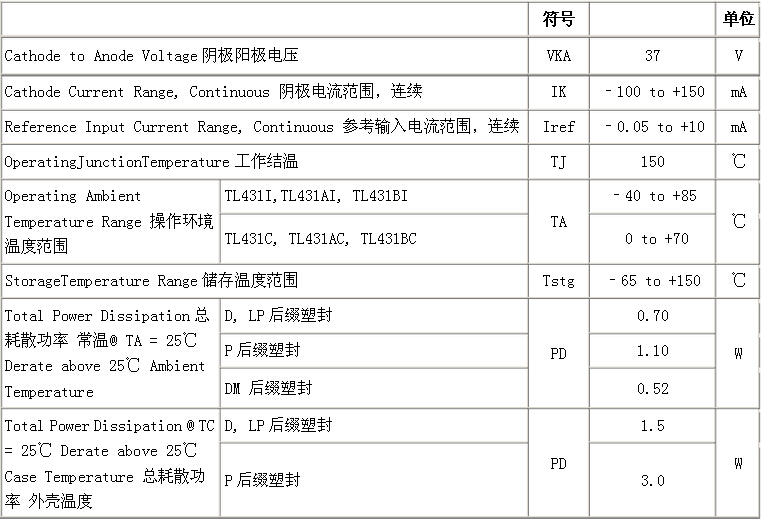

MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值(环境温度范围适用,除非另有说明。 )

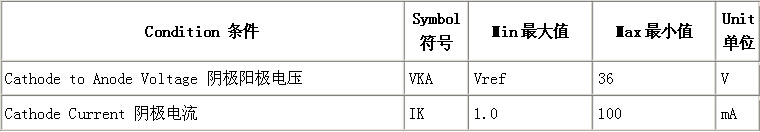

RECOMMENDED OPERATING CONDITIONS建议操作条件

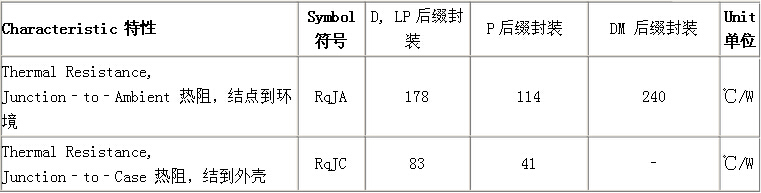

THERMAL CHARACTERISTICS热特性

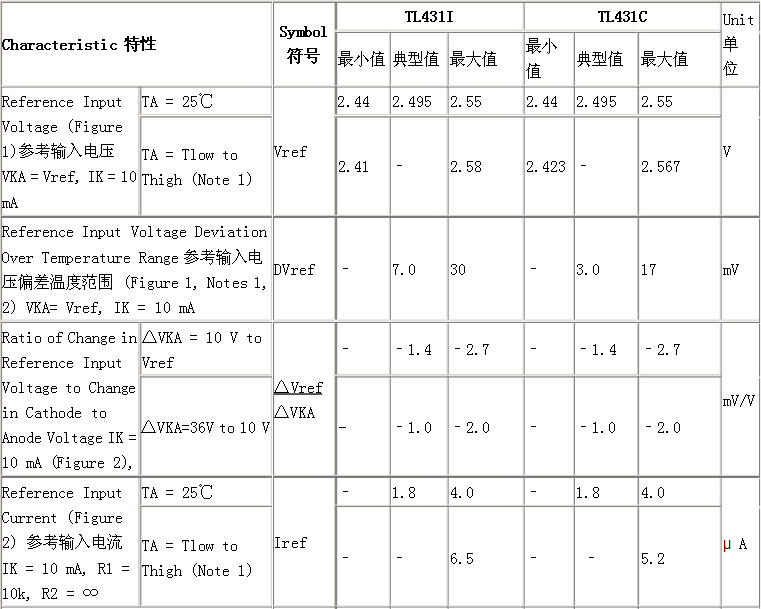

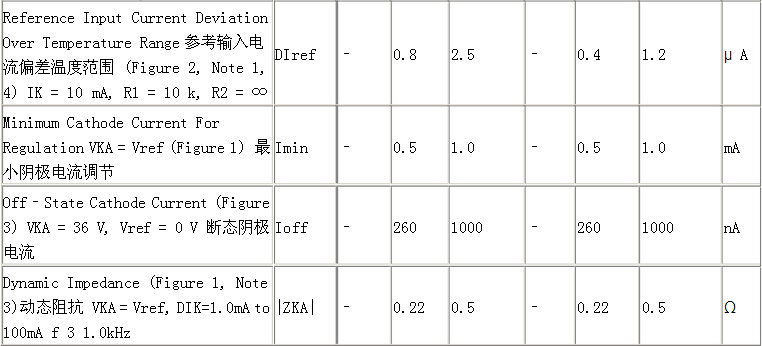

ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性(25℃ ,除非另有说明。)
