NE555中文资料

 NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同;而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。

NE555的特点有：

1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其延时范围极广，可由几微秒至几小时之久。

2.它的操作电源电压范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。

3.其输出端的供给电流大，可直接推动多种自动控制的负载。

4.它的计时精确度高、温度稳定度佳，且价格便宜。

5.静态电流 最大值 VCC = 5 V, RL = ∞ =6mA VCC =15 V, RL = ∞ =15mA

b. NE555引脚位功能配置说明下：

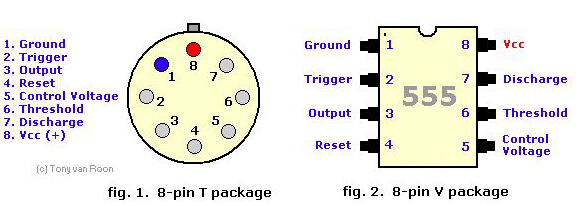

图1-2 NE555各脚功能-管脚图

Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。

Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。周期的结束输出回到O伏左右的低电位。于高电位时的最大输出电流大约200 mA 。

Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。它通常被接到正电源或忽略不用。

Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。

Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。

Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。

Pin 8 (V +) -这是555个计时器IC的正电源电压端。供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。

参数功能特性：

•供应电压4.5-18V

•供应电流3-6 mA

•输出电流225mA (max)

•上升/下降时间100 ns

NE555的相关应用:

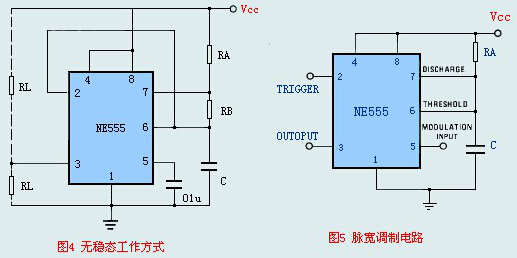

NE555的作用范围很广，但一般多应用于单稳态多谐振荡器(Monostable Mutlivibrator)及无稳态多谐振荡器(Astable Multivibrator)。

NE555在线计算器 555集成电路参数应用计算

NE555时基电路封装形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型(SMD)封装形式。其他HA17555、LM555、CA555分属不同的公司生产的产品。内部结构和工作原理都相同。NE555属于CMOS工艺制造，下面我们将对其进行介绍。

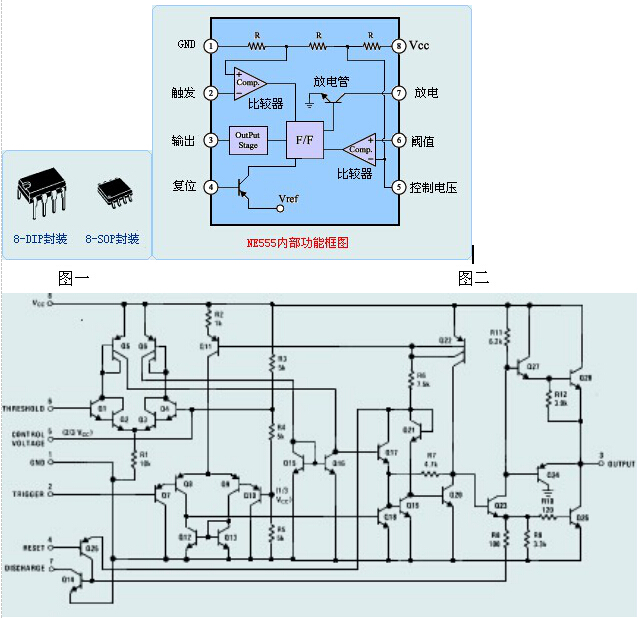

图1是NE555的外形图，图2是它的内部功能原理框图，图3是它的内部等效电路。NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A2置位控制的T。输出端为F，另外还有集电极开路的放电管DIS。它们控制的优先权是R、T、TH。

NE555的封装形式

图三

表1是NE555的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。

利用NE555可以组成相当多的应用电路，甚至多达数百种应用电路，在各类书刊中均有介绍，例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用，这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。
