MAX232引脚定义及应用

标签:MAX232

《MAX232引脚定义及应用》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

RS232 (DB9)引脚定义

1 :DCD :载波检测。主要用于Modem通知计算机其处于在线状态,即Modem检测到拨号音,处于在线状态。

2 :RXD:此引脚用于接收外部设备送来的数据;在你使用Modem时,你会发现RXD指示灯在闪烁,说明RXD引脚上有数据进入。

3 :TXD:此引脚将计算机的数据发送给外部设备;在你使用Modem时,你会发现TXD指示灯在闪烁,说明计算机正在通过TXD引脚发送数据。

4 :DTR:数据终端就绪;当此引脚高电平时,通知Modem可以进行数据传输,计算机已经准备好。

5 :GND:信号地;此位不做过多解释。

6 :DSR:数据设备就绪;此引脚高电平时,通知计算机Modem已经准备好,可以进行数据通讯了。

7 :RTS:请求发送;此脚由计算机来控制,用以通知Modem马上传送数据至计算机;否则,Modem将收到的数据暂时放入缓冲区中。8 :CTS: 清除发送;此脚由Modem控制,用以通知计算机将欲传的数据送至Modem。

9 :RI : Modem通知计算机有呼叫进来,是否接听呼叫由计算机决定

MAX232原理

MAX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。

内部结构基本可分三个部分:

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源,提供给RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚(R1IN)、12脚(R1OUT)、11脚(T1IN)、14脚(T1OUT)为第一数据通道。8脚(R2IN)、9脚(R2OUT)、10脚(T2IN)、7脚(T2OUT)为第二数据通道。TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头;DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

第三部分是供电。15脚DNG、16脚VCC(+5v)。

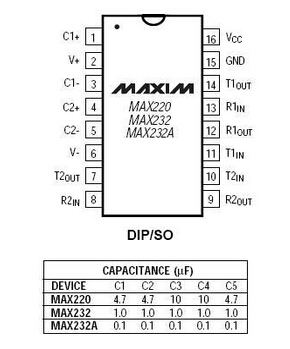

下图为MAX232引脚图和接线图,带有转串口的电路。
