MAX232中文资料

MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的单电源电平转换芯片，使用+5v单电源供电。

一、引脚介绍：

第一部分：是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分：是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚(R1IN)、12脚(R1OUT)、11脚(T1IN)、14脚(T1OUT)为第一数据通道。8脚(R2IN)、9脚(R2OUT)、10脚(T2IN)、7脚(T2OUT)为第二数据通道。 TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DB9插头;DB9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

第三部分：是供电。15脚GND、16脚VCC(+5v)。

二、主要特点：

1、符合所有的RS-232C技术标准

2、只需要单一 +5V电源供电

3、片载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压V+、V-

4、功耗低，典型供电电流5mA

5、内部集成2个RS-232C驱动器

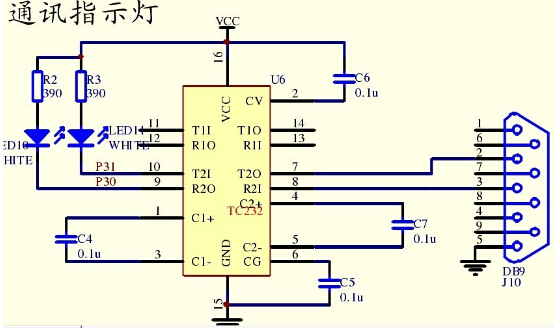

6、内部集成两个RS-232C接收器下图为MX232双串口的连接图，可以分别接单片机的串行通信口或者实验板的其它串行通信接口：

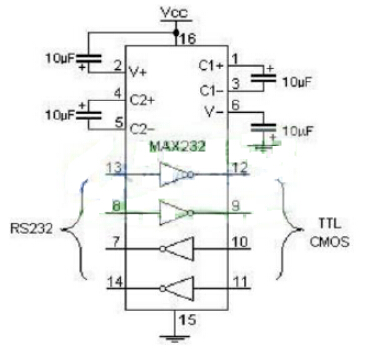

三、max232应用电路，注意电容接法。 232是电荷泵芯片，可以完成两路TTL/RS-232电平的转换，它的的9、10、11、12引脚是TTL电平端，用来连接单片机的。

MAX232心得

MAX232DIP16封装现主要有这些型号：MAX232CPE、MAX232EPE。

下面对MAX232的型号标识进行解析：

①MAX232后缀第一个字母，表示应用级别。“C”：商业级;“E”：工业级。

例：MAX232CPE：商业级;

②MAX232后缀第二个字母，表示封装。P：PDIP封装;S：SOP封装。

例：MAX232CPE：DIP封装;

③MAX232后缀第三个字母，表示引脚数。E：16pin。

例：MAX232CPE：16脚。

MAX232CPE，MAX232EPE分别是DIP和SOP封装

MAX232MAX232A的区别是前者传输速率是120外部电容1uF;后者是200外部电容0.1uF;

MAX232MAX232A两种IC都有DIP和SOP封装，所以不带A的应该是MAX232芯片。

MAX232A对应的是MAX232ACPE，MAX232AEPE。

但是实测MAX232和MAX232A用0.1uf1uf10uf电容都是可以工作的。

但是四个电容一定都要接上，曾以为只用一个串口，C4没接东西，结果死活下载不了程序，后来解决了，特写下总结……

TTL电平逻辑1为+5V，逻辑0为0V。

RS232电平逻辑1为+3V～+15V，逻辑0为-3V～-15V。

也就是说我们所转换的数据电平+5V→(+3V～+15V)，0V->(-3V～-15V)即可。

我们的MAX232是5V供电的，+5V→(+3V～+15V)的转换是很容易满足的，0V→(-3V～-15V)就需要内部产生一个负压电源然后去转换输出。MAX232的一般外接4个电容，C+对地之间，C-对地之间的电容用于稳定电荷泵输出的电压，由于C1+ C1-之间的电容加上C2+和C2-之间的电容。由于都是由VCC对它们进行循环充电，产生的V+≤2VCC，V-≥-2VCC。这样也基本满足232的电平要求了。CMOS电平的转换同理。

单片机的串口是TTL电平，在实际应用时，需要将TTL电平转换成RS232电平。RS232的接口芯片max232

看MAX232的原理框图，需要注意二点：

1、需要外接电容0.1u电容，或1u的胆电容或电解电容，之所以需要电容，是因为RS232电平工作在-9V～+9V，需要电容将5V电压转换成RS232电平所需要的+10V和-10V;电路上叫电荷泵。

2、RS232的逻辑电平和TTL是正好相反的。在框图上，输入和输出之间的逻辑是反的;对于TTL电平，当没有232信号发出时，是高电平;对于RS232来说，这时，TX端是-8～9V电压，相对于0V来说;如果有了信号，那就是从+9V～-9V交错变化的一系列信号，

测试RS232接口电路的好坏。

1、判断芯片是否正常，见MAX232框图，使用万用表测量2和6脚，只要2脚的电压在+8V～+9V之间、6脚在-8V～-9V之间，可以断定芯片是好的;

2、在RS232没有发信号时，TX端电压为RS32的高电平，即-8V～-9V，当发信号时，数据在变化，说明RS232的端口是好的;

RS232的驱动能力是比较强的，至少在10几米以上，用在20～30米甚至更远;这时，最好使用屏蔽线效果会更好一些。

制作at89s51单片机器编程器的电路图 此主题相关图片如下：

MAX232获得正负电源的另一种方法 在单片机控制系统中，我们时常要用到数/模(D/A)或者模/数(A/D)变换以及其它的模拟接口电路，这里面要经常用到正负电源，例如： 9V，-9V; 12V，-12V。这些电源仅仅作为数字和模拟控制转换接口部件的小功率电源。 在控制板上，我们有的只是5V电源，可又有很多方法获得非5V电源。 1、外接;2、DC-DC变换……在这里我介绍一块大家常用的芯片MAX232。 MAX232是TTL--RS232电平转换的典型芯片，按照芯片的推荐电路，取振荡电容为uF时，若输入为5V，输出可以达到-14V左右，输入为0V，输出可以达到14V，在扇出电流为20mA的时候，处处电压可以稳定在 12V和-12V。因此，在功耗不是很大的情况下，可以将MAX232的输出信号经稳压块后作电源使用。 我在网上搜索了一些232的例程，但用单片机向PC发数据的程序较少，所有自己无耐，写了该程序用于测试芯片有没有正常工作，希望能给有需要的朋友带来点方便! #include //包含单片机内部资源预定义 __CONFIG(0x3F52); //4M晶体HS振荡 /***********************************************************************延时 1MS 带参数(int)子程序 *******************************************************************************/ void delay (unsigned int time){ unsigned int a，b; for(a=0;a

//主程序 void main() { unsigned char string[]={

0xBB,0xB6,0xD3,0xAD,0xB9,0xE2,0xC1,0xD9,0xC1,0xD6,0xBE,0xA9,0xBF,0xC6,

0xBC,0xBC,0xD3,0xD0,0xCF,0xDE,0xB9,0xAB,0xCB,0xBE,0x0D,0x0A,0xB3,0xCC,

0xD0,0xF2,0xA3,0xBA,0xD6,0xD0,0xB9,0xFA,0x20,0x51,0x51,0x3A,0x35,0x37,0x33,

0x31,0x39,0x32,0x39,0x35,0x34,0x0D,0x0A}; unsigned char i; TRISC7=1; TRISC6=0; SPBRG=25; //设置波特率为9600BPS TXSTA=0X24; //使能串口发送，选择高速波特率 RCSTA=0X80; //使能串口工作，禁止接收 INTCON=0X00; while(1) { for(i=0;i<51;i++){ while(!TRMT){;} TXREG=string[i]; } delay(2000); } } 有一种hin232芯片，与max232芯片比较的话，价格相对要便宜很多。
