LM358中文资料及应用电路
标签：

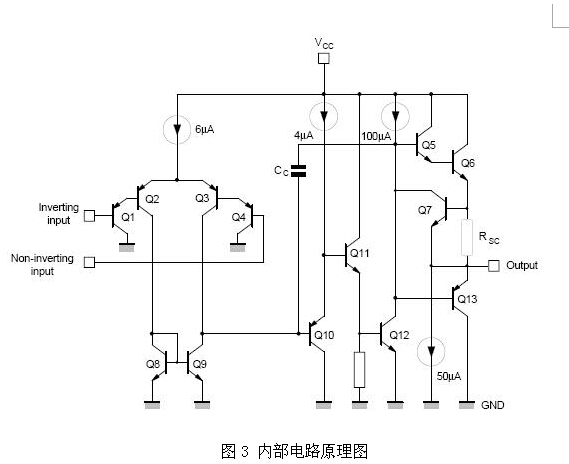

LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

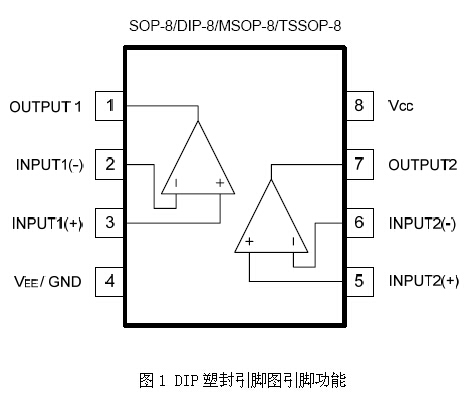

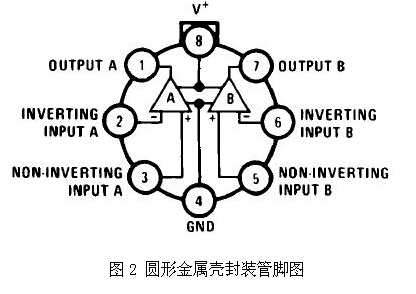

LM358的封装形式有塑封8引线双列直插式和贴片式。
特性(Features)：
*内部频率补偿。
*直流电压增益高(约100dB) 。
*单位增益频带宽(约1MHz) 。
*电源电压范围宽：单电源(3—30V);双电源(±1.5一±15V) 。
*低功耗电流，适合于电池供电。
*低输入偏流。
*低输入失调电压和失调电流。
*共模输入电压范围宽，包括接地。
*差模输入电压范围宽，等于电源电压范围。
*输出电压摆幅大(0至Vcc-1.5V) 。
参数
输入偏置电流45 nA
输入失调电流50 nA
输入失调电压2.9mV
输入共模电压最大值VCC~1.5 V
共模抑制比80dB
电源抑制比100dB

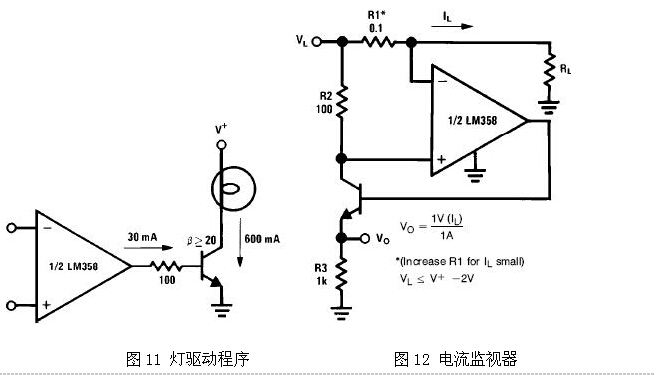

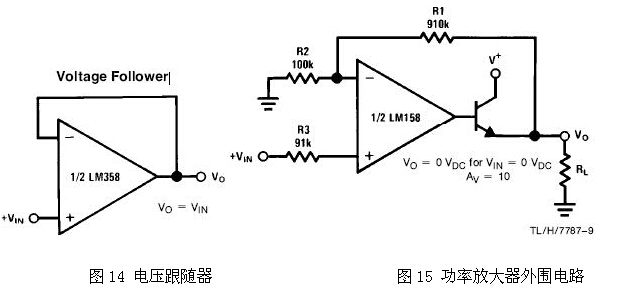

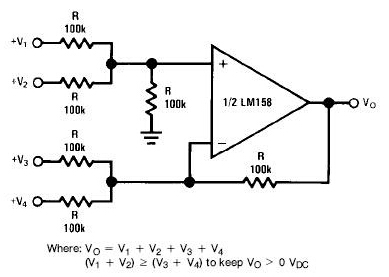

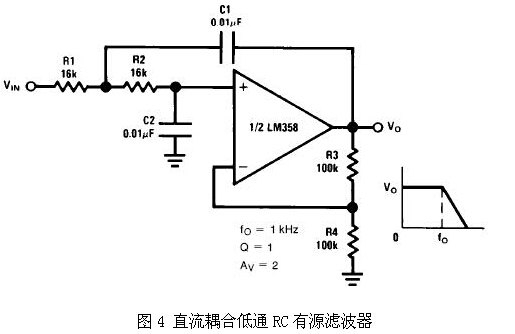

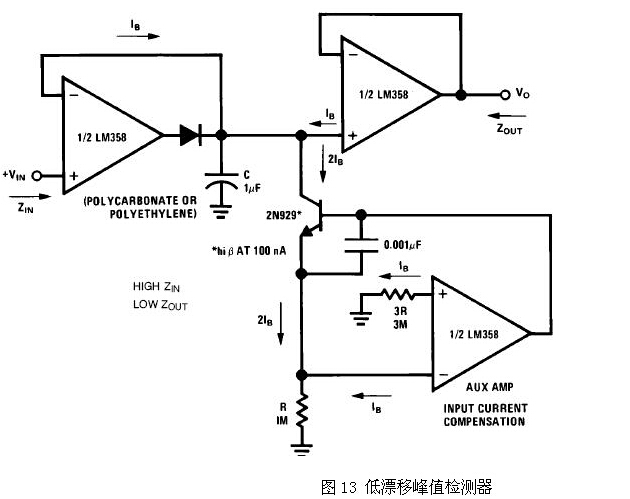

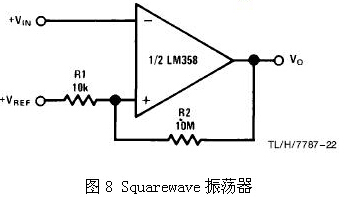

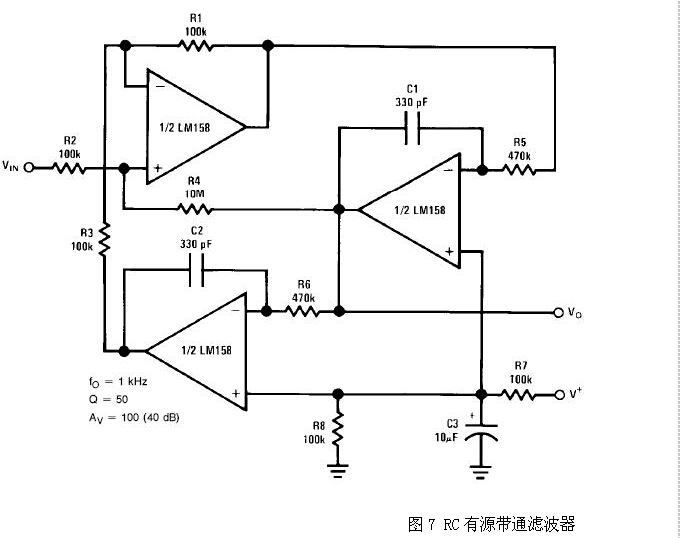

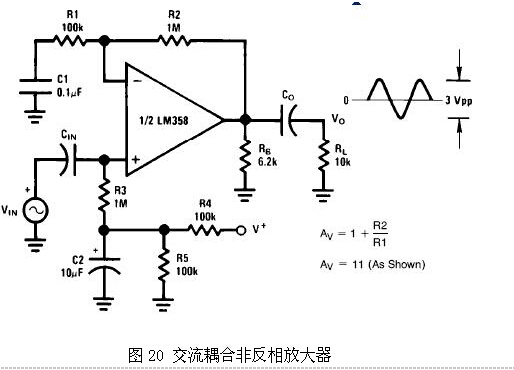

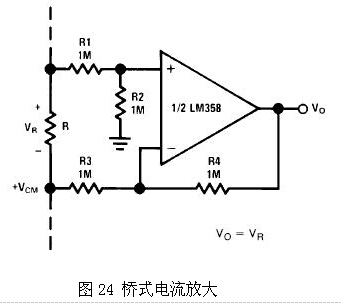

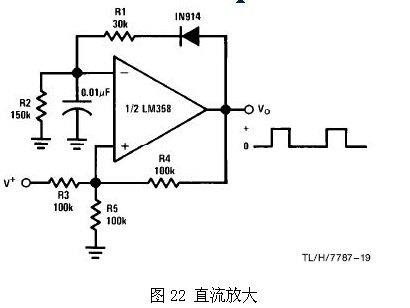

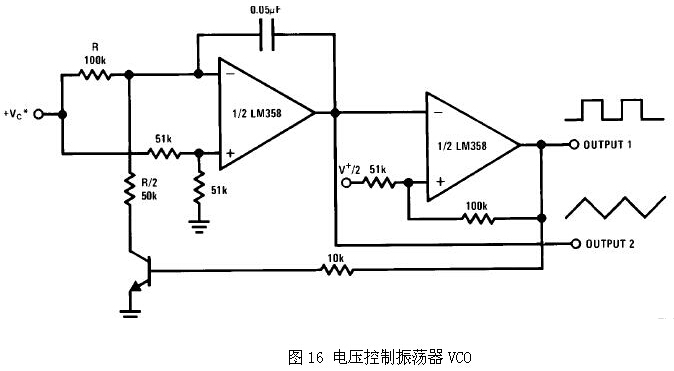

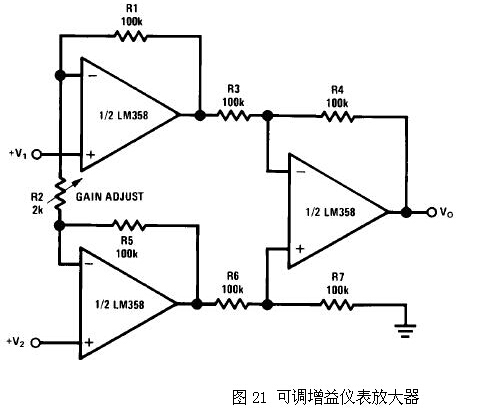

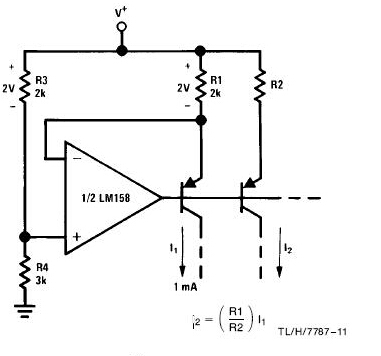

LM358应用电路图：
图17 固定电源

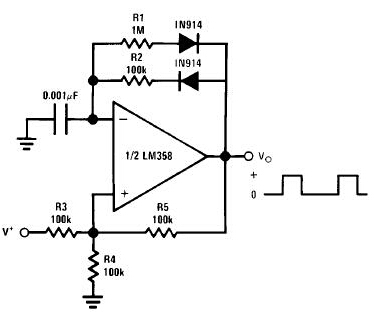

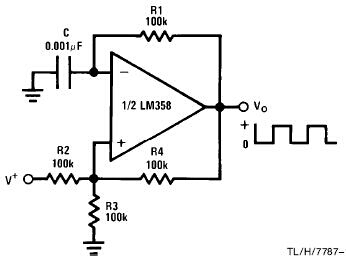

18 脉冲发生器 图23脉冲发生器
