双电压比较器LM393中文资料

LM393主要特点如下：
●工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源:±1～±18V；
●消耗电流小，Icc=0.8mA；
●输入失调电压小，VIO=±2mV；
●共模输入电压范围宽，Vic=0～Vcc-1.5V；
●输出与TTL，DTL，MOS，CMOS 等兼容；
●输出可以用开路集电极连接“或”门；

LM393引脚图及内部框图

采用双列直插8 脚塑料封装（DIP8）和微形的双列8 脚塑料封装（SOP8）

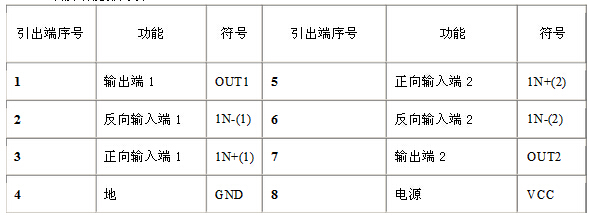

LM393引脚功能排列表：

LM393主要参数表：

应用说明:

LM393是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.   比较器的所有没有用的引脚必须接地.

LM393偏置网络确立了其静态电流与电源电压范围 2.0~30V无关。通常电源不需要加旁路电容。差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V.

LM393的输出部分是集电极开路,发射极接地的 NPN输出晶体管,可以用多集电极输出提供或OR ing 功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。当负载电流很小时,输出晶体管的低失调电压(约1.0mV)允许 输出箝位在零电平。
