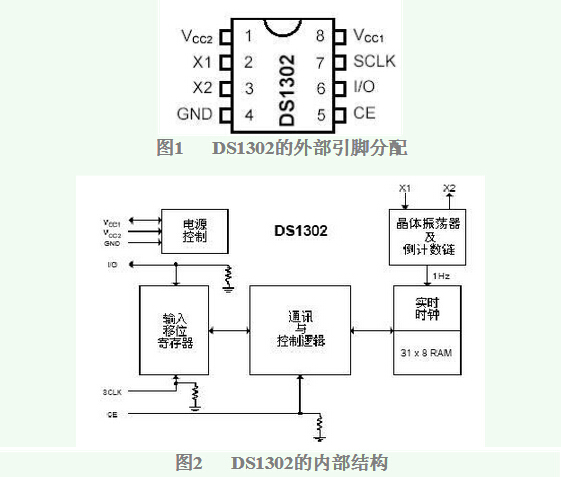

DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片,附加31字节静态RAM,采用SPI三线接口与CPU进行同步通信,并可采用突发方式一次传送多个字节的时钟信号和RAM数据。实时时钟可提供秒、分、时、日、星期、月和年,一个月小与31天时可以自动调整,且具有闰年补偿功能。工作电压宽达2.5~5.5V。采用双电源供电(主电源和备用电源),可设置备用电源充电方式,提供了对后背电源进行涓细电流充电的能力。DS1302的外部引脚分配如图1所示及内部结构如图2所示。DS1302用于数据记录,特别是对某些具有特殊意义的数据点的记录上,能实现数据与出现该数据的时间同时记录,因此广泛应用于测量系统中。


各引脚的功能为:
Vcc1:主电源;Vcc2:备份电源。当Vcc2>Vcc1+0.2V时,由Vcc2向DS1302供电,当Vcc2< Vcc1时,由Vcc1向DS1302供电。
SCLK:串行时钟,输入,控制数据的输入与输出;

I/O:三线接口时的双向数据线;

CE:输入信号,在读、写数据期间,必须为高。该引脚有两个功能:第一,CE开始控制字访问移位寄存器的控制逻辑;其次,CE提供结束单字节或多字节数据传输的方法。

DS1302有下列几组寄存器:

① DS1302有关日历、时间的寄存器共有12个,其中有7个寄存器(读时81h~8Dh,写时80h~8Ch),存放的数据格式为BCD码形式,如图3所示。


小时寄存器(85h、84h)的位7用于定义DS1302是运行于12小时模式还是24小时模式。当为高时,选择12小时模式。在12小时模式时,位5是 ,当为1时,表示PM。在24小时模式时,位5是第二个10小时位。

秒寄存器(81h、80h)的位7定义为时钟暂停标志(CH)。当该位置为1时,时钟振荡器停止,DS1302处于低功耗状态;当该位置为0时,时钟开始运行。

控制寄存器(8Fh、8Eh)的位7是写保护位(WP),其它7位均置为0。在任何的对时钟和RAM的写操作之前,WP位必须为0。当WP位为1时,写保护位防止对任一寄存器的写操作。

②DS1302有关RAM的地址

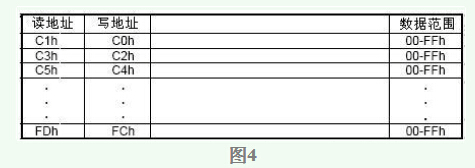

DS1302中附加31字节静态RAM的地址如图4所示。


③ DS1302的工作模式寄存器

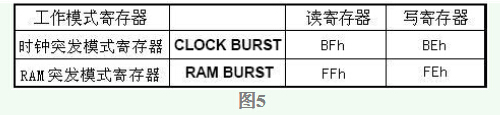

所谓突发模式是指一次传送多个字节的时钟信号和RAM数据。突发模式寄存器如图5所示。


④此外,DS1302还有充电寄存器等。

2 读写时序说明  DS1302是SPI总线驱动方式。它不仅要向寄存器写入控制字,还需要读取相应寄存器的数据。

要想与DS1302通信,首先要先了解DS1302的控制字。DS1302的控制字如图6。



控制字的最高有效位(位7)必须是逻辑1,如果它为0,则不能把数据写入到DS1302中。

位6:如果为0,则表示存取日历时钟数据,为1表示存取RAM数据;

位5至位1(A4~A0):指示操作单元的地址;

位0(最低有效位):如为0,表示要进行写操作,为1表示进行读操作。

控制字总是从最低位开始输出。在控制字指令输入后的下一个SCLK时钟的上升沿时,数据被写入DS1302,数据输入从最低位(0位)开始。同样,在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿,读出DS1302的数据,读出的数据也是从最低位到最高位。
