CD4046中文资料
标签：
锁相环CC4046为数字PLL，内有两个PD、VCO、缓冲放大器、输入信号放大与整形电路、内部稳压器等。它具有电源电压范围宽、功耗低、输入阻抗高等优点，其工作频率达1MHz，内部VCO 产生50% 占空比的方波，输出电平可与TTL电平或CMOS 电平兼容。同时，它还 具有相位锁定状态指示功能。
信号输入端：允许输入0.1V左右的小信号或方波，经A1放大和整形，提供满足PD要求的方波。 PDI由异或门构成，具有三角形鉴相特性。它要求两个输入信号均为50%占空比的方波。当无输入信号时，其输出电压为VDD/2，用以确定VCO的自由振荡频率PDI由异或门构成，具有三角形鉴相特性。它要求两个输入信号均为50%占空比的方波。当无输入信号时，其输出电压为VDD/2，用以确定VCO的自由振荡频率。通常输入信噪比以及固有频差较小时采用PDI，输入信噪比较高或固有频差较大时，采用PDⅡ 。
R1 、R2、C确定VCO 频率范围。R1控制最高频率，R2控制最低频率。 R2=∞时，最低频率为零。无输入信号时， PDⅡ 将VCO调整到最低频率。
锁相环CD4046的一个重要功能是：内部压迫、控振荡器的输出信号从第4脚输出后引至第3脚输入，与从第14脚输入的外部基准频率信号和相位的比较。当两者频率相同时同，压控振荡器的频率能自动调整，直到与基准频率相同。

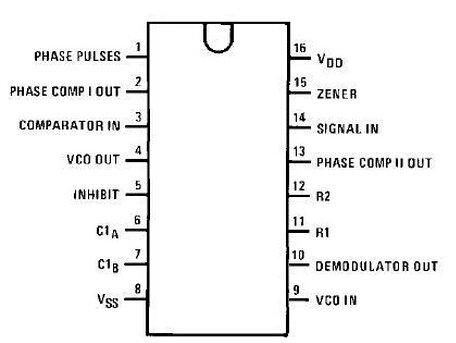

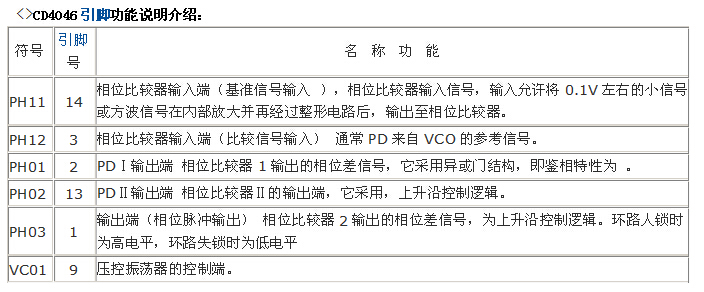

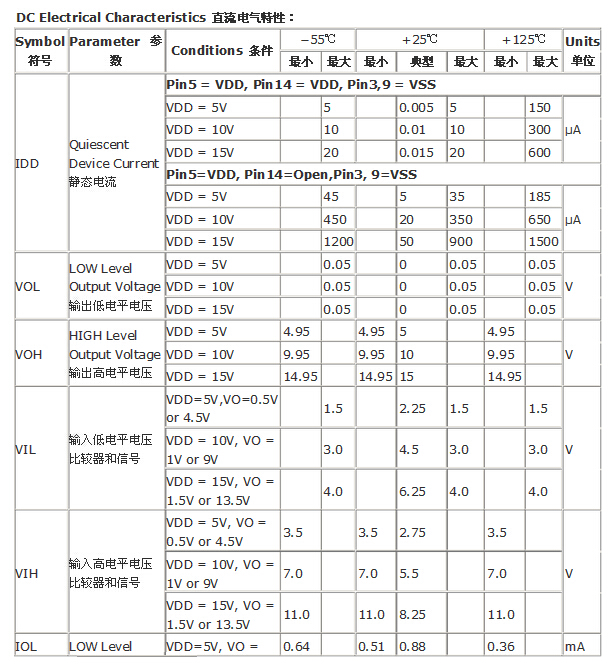

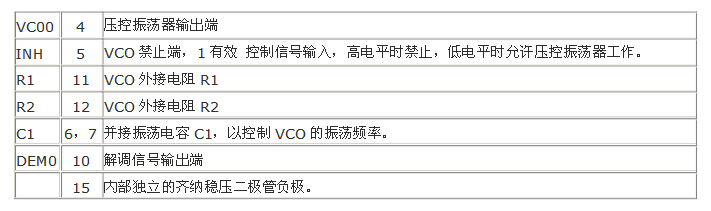

CD4046引脚图:
