AMS1117引脚图

标签:AMS1117

《AMS1117引脚图》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

AMS1117(3.3V、5V)

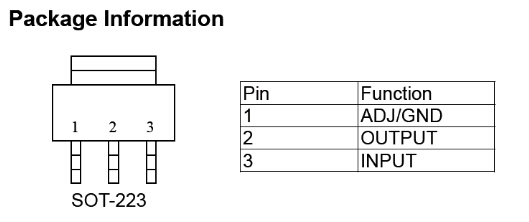

封装:

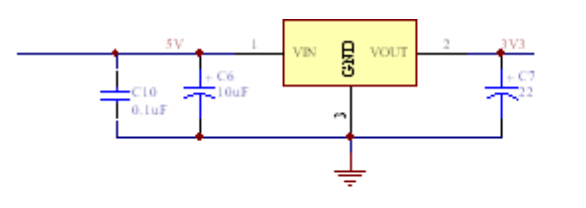

常见应用连接:

1、输入旁路电容Input Bypass Capacitor:A 10uF tantalum on the input is a suitable input bypassing for almost all applications.建议使用输入旁路电容,10uF的钽电容适用于几乎所有的应用。

2、输出电容Output Capacitor:如果实用钽电容,LM1117要求输出电容的最小值为10uF。

3、


输入端加一个104电容

4、引脚:GND/ADJ、OUTPUT、INPUT
